一、出租屋智慧安全配电与计量系统方案

1、方案综述

本方案采用电博士智慧电能管理系统与Mantunsci S3系列智慧式微型断路器，作为出租屋每户专用的用电安全保障与计量。可以直接安装到楼层配电间的低压配电柜的导轨上。

分租房可以安装到客厅或走廊的照明电箱内。

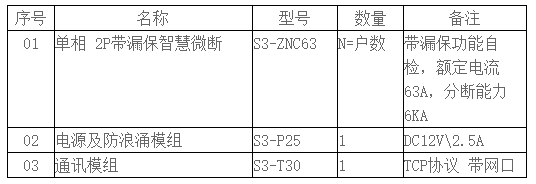

2、系统配置，产品选型

在楼层低压配电间内为每间出租屋可以配置一个 Mantunsci S3-ZNC63，220VAC，63A，2P带漏保智慧微断，（每个开关在电箱导轨上实际占3P位置）

配电间内每8间客房配置一个S3-P25电源模块（每个占2P位置，每超过8户加一个）；

每配电间配置一个S3-T30通讯模块（占1P位置，超过24间客房

需增加一个，并增加一条网线）。

◎安装要求：
1、设计时，留RJ45网线接头或插座在配电间的低压配电柜内，位于通讯模块T30安装位附近，不方便布线的环境也可以选无线WIFI工作模式，需确保WIFI信号覆盖；

2、设计时，低压配电柜导轨建议留多1P空间以便于安装智慧微断与相关配件。

3、可以远程控制违规使用电器，过载保护，短路保护，漏电保护，并计量用电度数。

二、户内分租智慧安全配电与计量系统方案

1、方案综述

本方案采用电博士智慧电能管理系统与Mantunsci S3系列智慧式微型断路器，作为出租屋每户专用的用电安全保障与计量。可以直接安装到楼层配电间的低压配电柜的导轨上。

分租房可以安装到客厅或走廊的照明电箱内。

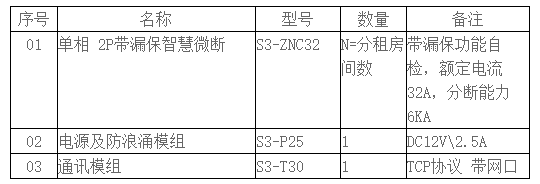

2、系统配置，产品选型

在入户照明电箱或走廊内为每间分租房配置一个 Mantunsci S3-ZNC32，220VAC，32A，2P带漏保智慧微断，（每个开关在电箱导轨上实际占3P位置）

每大套间配置一个S3-P25电源模块（每个占2P位置),并配置一个S3-T30通讯模块（占1P位置）。

◎安装要求：
          1、设计时，留RJ45网线接头或插座在照明电箱内，位于通讯模块T30安装位附近，不方便布线的环境也可以选无线WIFI工作模式，需确保WIFI信号覆盖；

          2、设计时，低压配电柜导轨建议留多1P空间以便于安装智慧微断与相关配件。

          3、可以远程控制违规使用电器，过载保护，短路保护，漏电保护，并远程计量每间分租房用电度数。
